Am Anfang dieser Idee stand ein Spielzeug meines Cousins. Der hatte eine Wasserrakete der Firma KOSMOS geschenkt bekommen. Dieses Ding flog so etwa mit 3/4 Wasser zwanzig bis dreißig Meter hoch. Aus der Frage, wieviel Wasser zu Luft in so einer Rakete sein muß, entwickelte sich so etwas wie eine verspätete Physik-Facharbeit und dann mußte das noch praktisch erprobt werden.
Die Cola-Flaschen haben am Boden so eine Art “Krone”, wobei zwei Flaschen da ziemlich genau zusammenpassen. Satt Kleber dazwischen und fertig
ist der erste Teil. Grundsätzlich ist es auch möglich, bei zwei Flaschen den oberen Teil abzuschneiden und sozusagen zu schäften,
Die Düse wird in eine Buchse gesteckt (die ich mir passend gedreht habe) an dieser Buchse sind eine Reihe von
Kabelbindern geklebt, die von einem Stück Abflußrohr hinter den
Eine Wasserrakete, die mit 8 Bar Druck “geladen” ist, kann potentiell schwerste Verletzungen verursachen und ist kein Kinderspielzeug!
Deshalb sollten folgende Sicherheitsmaßnahmen getroffen werden:
|
||||
 |
||||
|
So sieht dann der Start aus, wenn denn alles geklappt hat. Die fertige Rakete wiegt ungefähr 180 Gramm, hat 3 Liter Volumen, davon dann ein Liter Wasser, 8 Bar Druck, und dann beschleunigt es in 0,8 Sekunden von 0 auf 150 km/h. Das reicht für etwa 100 Meter Höhe. |
||||
|
Theorie Die theoretische Abhandlung besteht aus mehreren Teilen:
Leider ist die Mathesoftware nicht auf Anhieb zu verstehen, dafür ist Sie frei verfügbar und ideal für die Berechnungen geeignet. Für denjenigen, der nur mal schnell seine Rakete ausrechnen will, hier eine Kurzanleitung:
|
||||
Weil die Praxis zugegebenermaßen interessanter als
die Theorie ist, fangen wir mal damit an. Die Rakete besteht aus zwei 1,5 Liter Cola-Light-Einwegflaschen, die Boden an Boden verklebt sind. Für alle Verklebungen an dem PET-Material ist praktisch nur
PU-Montagekleber geeignet. Selbst dieser hält nicht unbedingt immer so wie er sollte. Ich habe es mit weißem PU-Montagekleber der Fa. Würth versucht, wenn jemand einen besseren kennt, gerne her damit!
aber diese Verbindung habe ich nicht dicht bekommen. Ansonsten wäre es eine noch bessere 5-Liter-Version geworden. In den Flaschenhals kommt die
Düse, bei mir ein Alurohr, welches mit einer Holz-Hülse direkt in den Hals geklebt worden ist. Ebenso werden die Flossen angeklebt. Bei mir sind die Flossen aus
Sperrholz, am Kleberand mit dickerem Sperrholz verstärkt. Das ist zwar etwas schwerer, aber dafür haltbarer. Man sollte jedoch darauf achten, das sowohl die Flaschen als
auch die Flossen genau ausgerichtet verklebt werden, denn sonst fliegt das Endprodukt nicht geradeaus!
Bei der 2x 1,5-Liter-Version kann das Wasser durch den
oberen Schraubverschluß bequem eingefüllt werden. Nur braucht die Rakete einen Fallschirm, denn sonst sieht das ganze sehr schnell ziemlich zerbeult aus. Hier kommt eine
weitere, leichte Flasche (Wasser) zum Einsatz: Der untere Teil als Sockel auf dem Hals der Rakete, der obere bildet die Kappe für den Fallschirm. Der Sockel wird mit drei
Laschen aus stärkerem PET und Klettverschluß (im Bild schwarz) abnehmbar auf der
Rakete befestigt. Oben am
Sockel befinden sich weitere drei Laschen in 3,6, und 9-Uhr-Position. Diese verhindern, daß die Kappe sich bei der hohen Beschleunigung direkt beim Start verabschiedet. Zusätzlich ist ein kleines PVC-Röhrchen
durchgesteck
t, was der Kappe einen definierten Drehpunkt gibt. Der Fallschirm ist
mit glasfaserverstärktem Klebeband am Sockel befestigt. Abgezogen wird der Fallschirm dann mit einem Gummiband (Hosengummi), der oben angreift und die Kappe über
die 12-Uhr-Richtung (wo keine Lasche ist) abzieht. Der Gummi geht
von der Mitte der Rakete über die Kappe bis zur anderen
Mitte, wo der Timer befestigt ist. Der Timer ist etwas spezial, da es zur Zeit auf dem Spielzeugmarkt kaum mehr billiges Aufziehspielzeug gibt. Bei mir war das ein Set von Wassertierchen zum Aufziehen.
Jedenfalls wird der Timer ausgebaut, und auf die Achse kommt ein Holzstück, in das wiederum ein kleiner Stahldraht quer zur Achse eingeklebt ist. An diesen Stahldraht kann dann der Gummi
eingehängt werden. Bis zum Start wird der Timer durch den Kabelbinder im Hintergrund blockiert. Der ist einfach zwischen die Zahnräder gerammt und an dem Seil hängt ein Gewicht.
Wenn die Rakete die Plattform verläßt, bleiben Gewicht und Kabelbinder am Boden.
Tragering des Flaschenhalses geklemmt
werden. Wird jetzt das Rohrstück nach unten gezogen, gehen die Kabelbinder auseinander und geben die Rakete frei. An der Buchse ist am einen Ende wie gesagt eine Aufnahme für die Düse, mit
O-Ringen abgedichtet, am anderen Ende der Anschluß für den Druckluftschlauch. Innen in der Buchse ist noch ein Rohr, welches als Führung für die Rakete dient, denn sonst fliegt die

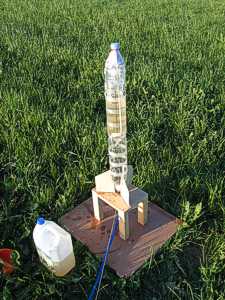

Rakete überallhin, jedoch nicht senkrecht nach oben. Das ganze ist dann auf einer soliden Plattform befestigt.
Hierzu gehört auch unbedingt der Sicherheitshinweis:
